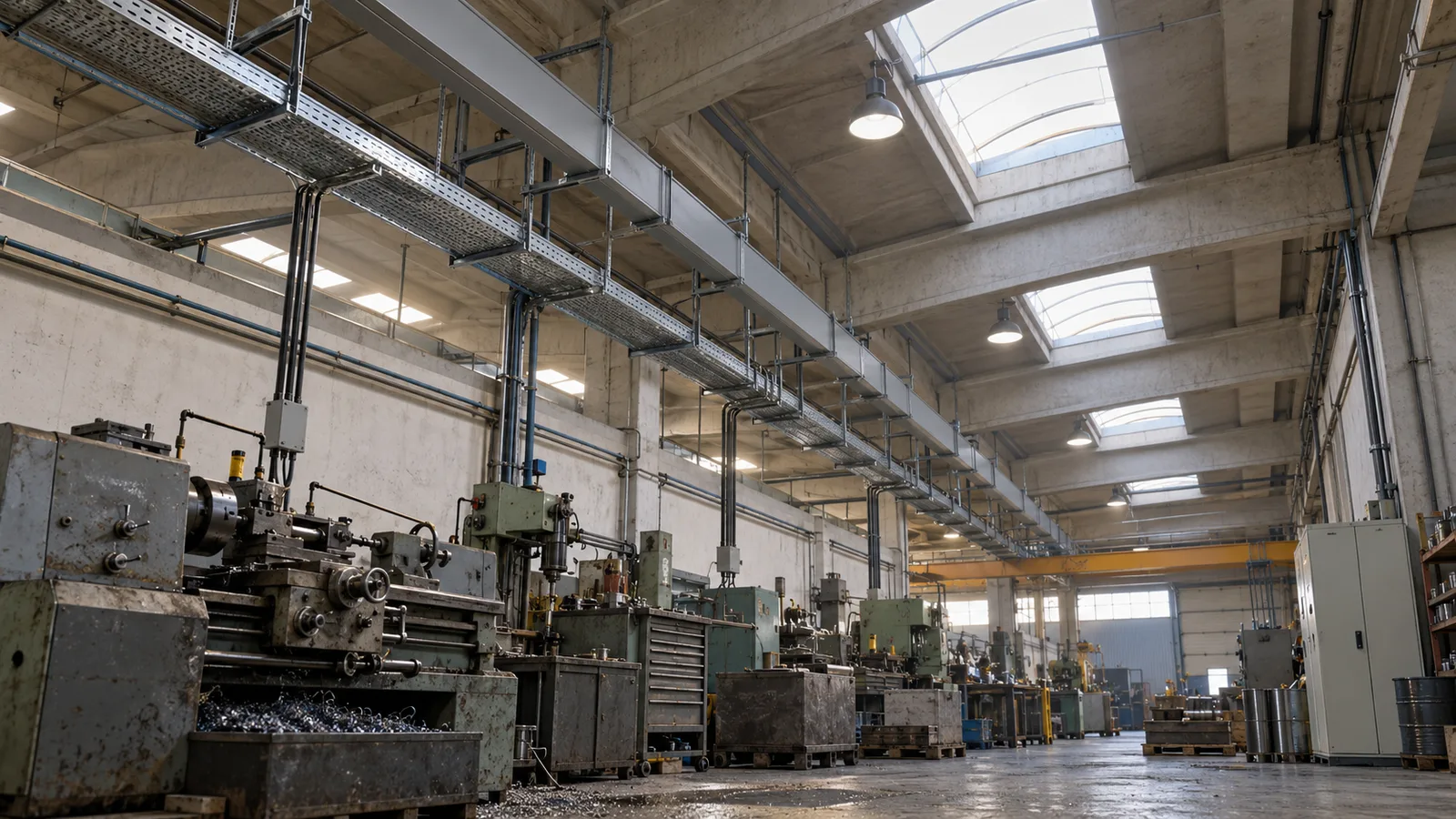

Progetto impianto elettrico industriale: esecutivo, costi e casi applicativi

Un progetto impianto elettrico industriale mette in sicurezza produzione e continuità operativa: selettività corretta, protezioni coordinate, dorsali dimensionate e documenti chiari per audit e cantieri. In questa guida trovi obblighi, deliverable dell’esecutivo, tempi/costi indicativi e casi concreti, con taglio pratico per titolari, direttori di stabilimento, manutenzione e HSE.

Quando è obbligatorio il progetto impianto elettrico industriale (DM 37/08)

Il progetto è sempre obbligatorio quando si installa, trasforma o amplia un impianto. In questi casi deve essere firmato da professionista abilitato:

• Potenza impegnata > 6 kW (tipico di reparti e servizi generali);

• Superficie > 200 m² per uso produttivo/terziario;

• Tensione > 1000 V (presenza MT e relative parti in BT);

• Attività soggette a CPI, ambienti ATEX, locali particolari (luoghi a maggior rischio in caso d’incendio, locali medici, ecc.);

• Presenza/adeguamento LPS/valutazione rischio fulmine e SPD correlati.

Anche sotto soglia, un progetto esecutivo ben fatto evita fermi impianto, consente preventivi comparabili e riduce contestazioni.

Cosa comprende davvero il progetto impianto elettrico industriale

In sintesi, un progetto industriale efficace non è solo uno schema: è un pacchetto operativo che guida acquisti e cantiere.

Elaborati tecnici

• Schemi unifilari completi con protezioni, tarature, curve di intervento e coordinamento tra dispositivi;

• Calcoli elettrici: corto circuito, selettività/coordinamento, caduta di tensione, correnti d’avviamento, dimensionamento cavi e verifica I²t;

• Layout quadri (power center, MCC, QEG/QEE) e dorsali BT/MT con percorsi e dettagli di posa;

• SPD per livelli gerarchici (LPZ) e messa a terra con equipotenzialità;

• Relazione tecnica con criteri, scenari di carico e ipotesi di crescita;

• Capitolato e computo: specifiche materiali, prove, accettazione forniture;

• Piano prove e collaudo: verifiche, misure, test funzionali, as built e manuali.

Integrazioni frequenti

• Fotovoltaico e rifasamento (armonica/THD, cosφ, rifasatori automatici, filtri);

• UPS e continuità per ICT/controllo processo;

• Rete di monitoraggio energia (contatori/captor, dashboard KPI);

• Ricarica EV per flotta, adeguamento potenze e carichi non interrompibili.

Metodo di lavoro in ambito industriale (senza bloccare la produzione)

1. Kick‑off e rilievo mirato: linee critiche, quadri esistenti, vincoli di fermo, priorità HSE.

2. Preliminare: scenari di carico, opzioni di dorsali/quadri, prime stime CAPEX/OPEX.

3. Definitivo/Esecutivo: schemi, calcoli, planimetrie, capitolato e cronoprogramma.

4. Assistenza a gara e cantiere: Q&A, varianti controllate, FAT/SAT, collaudo, as built.

Obiettivo: continuità (niente scatti indesiderati), sicurezza (protezioni corrette) e documentazione pronta per audit e manutenzione.

Costi e tempi del progetto impianto elettrico industriale: da cosa dipendono davvero

In generale, dipendono da taglia impianto, numero di quadri/livelli gerarchici, presenza MT, automazioni, integrazione con FV/Rifasamento/UPS/EV e urgenze di cantiere. Range indicativi possono essere:

• Linea/reparto semplice (solo BT): € 1.500–4.000

• Quadro generale + sottosistemi: € 3.500–9.000

• Stabilimento medio con MT: da € 8.000

Tempi tipici: 2–4 settimane per reparti/lotti semplici; 4–8+ settimane per stabilimenti con MT e integrazioni.

Nota: valori indicativi. Il preventivo viene definito su rilievo e obiettivi reali, con fasi e deliverable separati.

Per un confronto dettagliato tra le voci che incidono sul preventivo — onorario del progettista, rilievi, elaborati, assistenza cantiere — consulta la guida dedicata al costo del progetto impianto elettrico, con esempi per diverse taglie di impianto.

Due casi concreti

1) Revamping quadro generale e selettività (food, 5.000 m²)

• Problema: scatti a cascata e fermi linea.

• Progetto: ritaratura protezioni, nuove curve, dorsali ridimensionate, SPD di livello.

• Risultato: zero scatti intempestivi nei 6 mesi successivi, ‑3,8% perdite su dorsali, tempi di ripristino dimezzati.

2) Nuovo reparto con FV 300 kW e rifasamento (meccanica)

• Problema: inserimento FV, carichi di processo variabili, penali cosφ.

• Progetto: coordinamento quadri con FV, filtri per armoniche, rifasatore automatico, monitoraggio energia/KPI.

• Risultato: cosφ ≥ 0,98, penali azzerate, ‑7% consumi vs baseline e report per audit energetico.

Dimensionamento impianto elettrico industriale: i criteri che contano

Il dimensionamento è il nucleo tecnico del progetto: definisce sezioni dei cavi, portate, protezioni e margini per carichi futuri. Un errore in questa fase non emerge subito — si manifesta con surriscaldamenti, scatti ricorrenti o penali sulla bolletta dopo mesi di esercizio.

I parametri su cui lavoriamo sistematicamente:

• Corrente di impiego e di corto circuito per ogni circuito e livello gerarchico, calcolate sulle condizioni reali di posa (temperatura, raggruppamento, tipo di posa);
• Caduta di tensione sul percorso totale: dorsale + derivazione. In capannoni con distanze > 50 m la caduta sul cavo motore può compromettere l’avviamento o ridurre la vita del motore;
• Selettività e coordinamento tra protezioni: ogni dispositivo deve intervenire prima e in modo più selettivo del dispositivo a monte — non basta scegliere le tarature dal catalogo;
• Correnti armoniche generate da inverter, drive e UPS: incidono sulla scelta delle sezioni dei neutri, dei trasformatori e dei rifasatori;
• Fattore di contemporaneità su reparti con cicli produttivi variabili, per evitare sovradimensionamenti inutili o sottodimensionamenti che emergono ai picchi di carico.

Il dimensionamento viene verificato su software dedicato (analisi di rete, calcolo c.c., simulazione selettività) e documentato nel fascicolo di calcolo allegato al progetto esecutivo. Questo documento è indispensabile in fase di collaudo, audit energetico e per qualsiasi modifica futura all’impianto.

Progettazione impianti elettrici industriali: normative di riferimento

Oltre al DM 37/08 che regola l’obbligo di progetto e la firma del professionista abilitato, la progettazione di impianti elettrici industriali si confronta con un insieme di norme tecniche che definiscono criteri di scelta, calcolo e verifica.

Le principali per un impianto BT/MT in ambito produttivo:

Le norme non si applicano in modo isolato: un impianto con fotovoltaico, cabina MT e zone ATEX richiede un coordinamento tra più standard nello stesso progetto. È uno dei motivi per cui il progetto esecutivo non può essere ridotto a uno schema unifilare standard.

Per i contesti con classificazione ATEX, la progettazione richiede anche la documentazione di zona come previsto dalla Direttiva ATEX 2014/34/UE e dal D.Lgs. 81/08 (Titolo XI). Approfondisci i criteri nella guida alla classificazione ATEX.

Errori tipici che evitiamo

Nella pratica, questi sono gli sbagli più comuni che preveniamo:

• Niente selettività reale (solo catalogo → scatti a catena): usiamo curve di intervento e verifica su software.

• Sottostima cadute di tensione su dorsali lunghe e avviamenti motori.

• SPD assenti o non coordinati tra livelli (LPZ) con rischio fermi PLC/drive.

• Capitolati vaghi: offerte incomparabili e varianti fuori controllo.

Checklist veloce per i tuoi preventivi

• Schemi unifilari con tarature e curve allegati?

• Calcoli (c.c., caduta V, selettività) e dimensionamento cavi?

• Layout quadri/dorsali con dettagli di posa?

• SPD e terra coerenti con rischio fulmine e sensibilità carichi?

• Piano prove/collaudo e consegna as built?

Se mancano questi punti, il rischio è pagare extra in cantiere e avere fermi dopo l’avviamento.

Approfondimenti utili

Per una visione generale: Progetto impianto elettrico. Per contesti specifici: Classificazione ATEX, Valutazione rischio fulmine, Progetto impianto fotovoltaico, Progetto esecutivo impianto elettrico.

Per capannoni industriali nel territorio emiliano-romagnolo, consulta anche la pagina dedicata alla progettazione impianti elettrici capannoni Bologna con riferimenti a pratiche locali e tempistiche tipiche.

Se l’impianto include aree con pericolo di esplosione, la classificazione delle zone ATEX è il passaggio preliminare che condiziona scelte impiantistiche e documentazione obbligatoria. Per impianti con illuminazione industriale integrata, la progettazione illuminotecnica e la guida sull’illuminazione capannoni industriali completano la visione dell’intervento.

Dichiarazione di conformità e documentazione finale dell’impianto industriale

Il progetto esecutivo non esaurisce gli obblighi documentali. A cantiere ultimato, l’impresa installatrice deve rilasciare la dichiarazione di conformità ai sensi del DM 37/08, corredata dagli allegati tecnici che includono schemi, relazione tecnica e riferimenti alle norme applicate.

In molti casi industriali il progetto viene redatto prima dei lavori e la dichiarazione di conformità viene emessa a collaudo avvenuto: i due documenti devono essere coerenti. Una difformità tra progetto e as built non rilevata crea problemi in sede di audit, rinnovo CPI o cessione d’azienda.

Nei contesti in cui l’impianto esistente non è documentato o è stato realizzato prima dell’obbligo di progetto, la strada alternativa è la dichiarazione di rispondenza: un tecnico abilitato verifica lo stato dell’impianto e ne attesta la conformità alle norme vigenti al momento della realizzazione. È uno strumento utile per impianti datati che devono essere regolarizzati prima di un ampliamento o di una perizia.

Approfondisci le differenze tra i due documenti: dichiarazione di conformità impianto elettrico e dichiarazione di rispondenza impianto elettrico.

Prossimi passi

Richiedi un’analisi impiantistica preliminare

• Verifica soglie DM 37/08 e casi particolari (CPI, ATEX, LPS);

• Bozza di soluzione e stima non vincolante per lotti funzionali;

• Piano fasi/tempi e capitolato base per gare comparabili.

Contattaci: trasformiamo vincoli e obiettivi in un progetto impianto elettrico industriale sicuro, efficiente e pronto per il cantiere.

Domande frequenti sul progetto impianto elettrico industriale

Chi firma il progetto? Un professionista abilitato. Il responsabile tecnico dell’impresa può firmare solo sotto soglia e in casi non ricadenti nei casi particolari.

Serve sempre la selettività totale? Non sempre: tuttavia progettiamo selettività mirata per garantire continuità alle utenze critiche e tempi certi di ripristino.

Integrare il fotovoltaico è rischioso per le protezioni? No, purché il progetto consideri correnti di guasto/ritorno, armoniche e SPD coordinati.

Gestite anche MT e cabine? Sì: dall’interfaccia con il distributore alla progettazione della cabina MT/BT, con prove e tarature.
